海灣GST-LD-8302C型切換模塊接線安裝技術
海灣GST-LD-8302C型切換模塊接線安裝技術
特點
GST-LD-8302C切換模塊主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的多
線制控制盤配合使用,如 GST-LD-KZ014 型多線制控制盤等。
本模塊提供一組常開、常閉觸點,使多線制控制盤與外部控制設備電氣隔離。用兩線實現啟動
控制及回答、短路、斷路檢測,便于現場布線。電路部分和接線底殼采用插接方式,接觸可靠、便于
施工。
技術特性
13. 工作電壓:
啟動電壓:DC24V 允許范圍:DC20V~DC28V
14. 工作電流:
監視電流≤4.5mA
動作電流≤26mA
15. 輸出容量:5A ,AC220V 或 5A ,DC24V
16. 線制:與多線制控制盤采用二線制連接;與現場設備采用四線連接,其中兩線用于控制設備,
兩線用于接收回答信號。
17. 使用環境:
溫 度: -10℃~+50℃
相對濕度≤95%,不凝露
18. 外形尺寸:120mm×80mm×43mm
19. 外殼防護等級:IP30
結構特征、安裝與布線

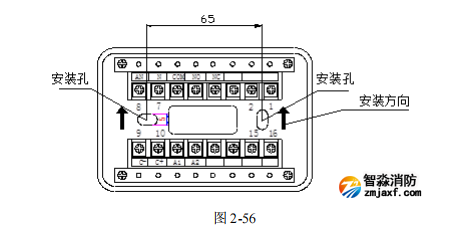

本模塊的外形尺寸及結構與 GST-LD-8302 切換模塊相同,安裝方法也相同,其對外端子示意圖
如圖 2-56
接線說明如下:
C+、C-:?jiǎn)?dòng)命令信號輸入端子(DC24V);
A1、A2:常開無源回答信號輸入端子;
以上為弱電端子;
AN、N:有源回答輸入端子(AC220V);
COM、NO、NC:命令信號輸出端子,為無源常開、常閉觸點(5A,AC220V)。
布線要求:各端子外接線建議采用 BV 線,導線截面≥1.5mm2。
應用方法

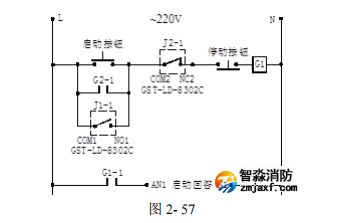

利用二個 GST-LD-8302C 切換模塊可完成對交流設備的啟停控制,如圖 2-57 示。
